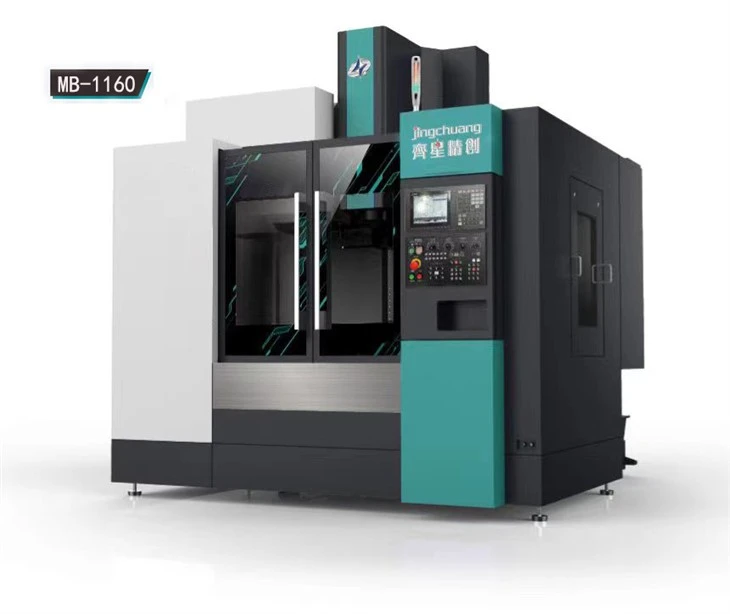

MB -1160 3 מרכז עיבוד אנכי של ציר

סוג מכונה( 3 ציר מרכז עיבוד אנכי)

יְחִידָה

Mb -1160

מַסָע

נסיעות X-ציר

מ"מ

1100

נסיעות ציר Y.

מ"מ

600

נסיעות ציר Z.

מ"מ

600

מרחק מאף ציר לשולחן

מ"מ

120-720

מרחק ממרכז הציר לטור

מ"מ

650

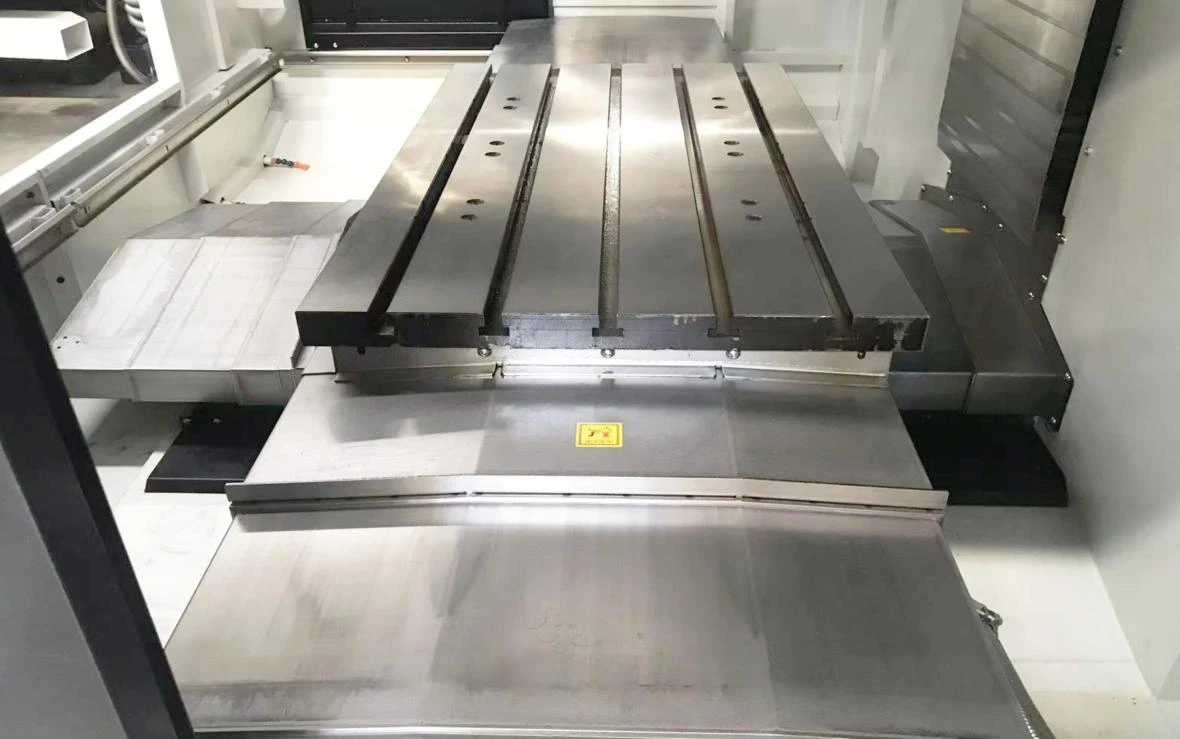

ספסל עבודה

אזור שולחן

מ"מ

1200*600

חריץ T (כמות*גודל*מרווח)

מ"מ

18*5*100

עומס מקסימלי של ספסל עבודה

ק"ג

800

ציר עיקרי

כוח ציר (דירוג רציף/30 דקות)

Kw

7.5/11

מהירות ציר

סוג חגורה (סטנדרטי)

סל"ד

8000/10000

סוג צומת ישר (OPT)

סל"ד

10000/12000

מומנט פלט ציר

נ.מ.

35.8/ 70

חור התחדדות ציר

-

Bt 40- ∅150

לְהַאֲכִיל

קיצוץ בקצב ההזנה

מ"מ/דקה

1-12000

קצב הזנה מהיר

m/min

X:24 Y: 24 Z:24

מנוע הזנה x/y/z

כוח (kw)

Kw

X:3 Y:3 Z:3

דִיוּק

דיוק מיקום

עיין ב- JIS B6333

מ"מ

± {{0}}. 004/300, ± 0.008/ שבץ מלא

דיוק רבייה

עיין ב- JIS B6333

מ"מ

±0.0028

שינוי כלי אוטומטי

קיבולת אחסון כלים

הכלים אנכיים משתנים

מחשבים אישיים

24/32 (OPT)

משקל הכלי המרבי

ק"ג

8

כלים אוטומטיים שינוי גודל הכלי (כלי מלא/כלי ריק)

מ"מ

∅80/∅150

סוג שוק

-

Bt -40/bbt -40

אַחֵר

דרישת חשמל

KVA

25

ביקוש ברומטרי

ק"ג/ס"מ²

6

משקל מכונה

ק"ג

5400

שטח רצפה (l*w*h)

מ"מ

3750*2650*2988
